漳州飞机跑道修补料价格 欢迎在线咨询

高聚物快速结构修补料

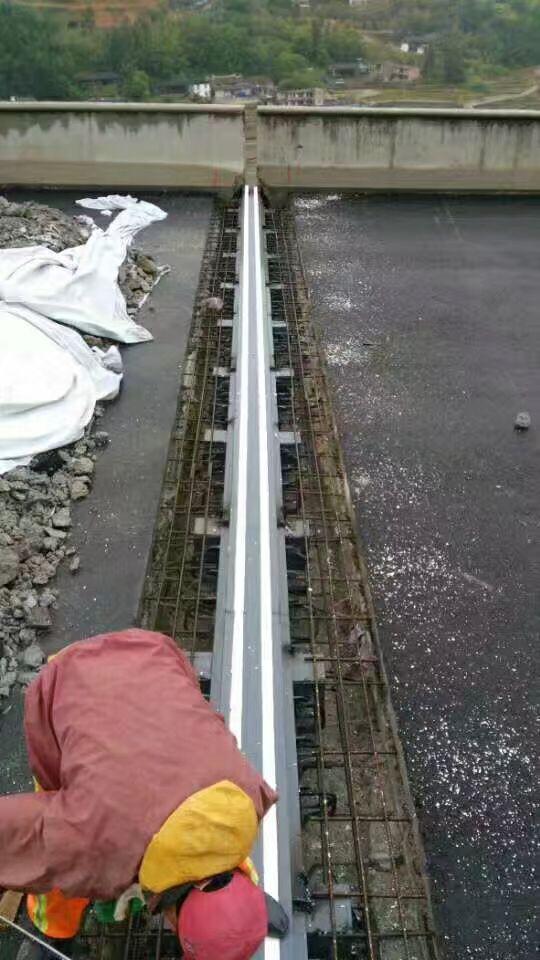

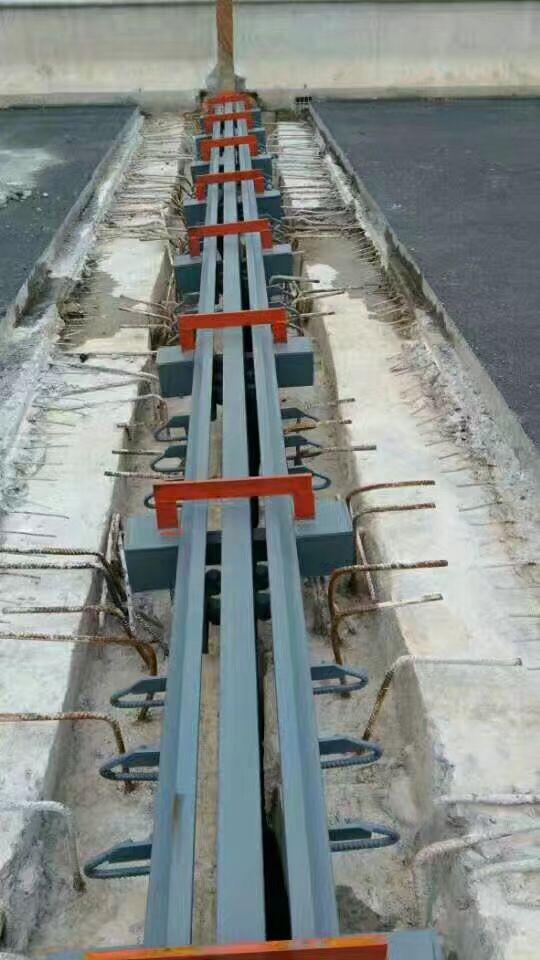

高聚物快速结构修补料主要用于：地脚螺栓锚固、飞机跑道的抢修、核电设备的固定、路桥工程的加固、机器底座、钢结构与地基怀口、设备基础的二次灌浆、栽埋钢筋、混凝土结构加固和改造、旧混凝土结构的裂缝治理，机电设备安装，轨道及钢结构安装，静力压桩工程封桩，墙体结构的加厚及漏渗水的修复，各种基础工程的塌陷灌浆以及各种抢修工程等。[1] 固原抢修型灌浆料，桥梁伸缩缝灌浆料

特点

早强高强 浇后1-3天强度高达30Mpa以上，缩短工期。

自流态 现场只需加水搅拌，直接灌入设备基础，砂浆自流，施工免振，确保无振动、长距离的灌浆施工。

微膨胀 浇注体长期使用无收缩，**设备与基础紧密接触，基础与基础之间无收缩，并适当的膨胀压应力确保设备长期

安全运行。

抗油渗 在机油中浸泡30天后其强度提高10%以上，成型体、密实、抗渗、适应机座油污环保。

耐久性 200万次疲劳试验，50次冻融环境试验强度无明显变化。

耐侯性好 -40℃～600℃长期安全使用

低碱耐蚀 严格控制原材料碱含量，适用于碱-集料反应有抑制要求的工程。

2原材料

1 水泥

宜采用硅酸盐水泥或普通硅酸盐水泥，且符合GB 175的规定。采用其它水泥时应符合相应的标准

要求。

2 细骨料

应符合G B/T 14684规定的I类天然砂或人工砂。

3 混凝土外加剂

混凝土外加剂应符合GB 8076及JC4 76的规定。

4 其它材料

JC/T 986- 2005

应符合相关标准要求。

3使用方法

1． 基础处理

清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应吸干积水。

2． 确定灌浆方式

根据设备机座的实际情况，选择相应的灌浆方式，由于CGM具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。

3． 支模

根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。

4． 灌浆料的搅拌

按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀。

5． 灌浆

6、注意事项

1）.浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。

2）.灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。

3）.在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。

4）.每次灌浆层厚度不宜**过100mm。

5）.较长设备或轨道基础的灌浆，应采用分段施工。每段长度以10m为宜。

6）.灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。

7）对灌浆层厚度大于1000mm大体积的设备基础灌浆时，可在搅拌灌浆料时按总量比1：1加入0.5mm石子，但需经试验确定其可灌性是否能达到要求。

8）.设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。

9）.在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。

10）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。

11）灌浆中如出现跑浆现象，应及时处理。

12）当设备基础灌浆量较大时，应采用机械搅拌方式，以**灌浆施工。

养护

1）灌浆完毕后30分钟内,应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被等进行养护,或在灌浆层终凝后立即洒水保湿养护。

2）冬季施工时,养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。

3）在不同温度条件下的养护时间和拆模时间表

日zui低气温（℃） 拆模时间（h） 养护时间（d）

－10～0 96 14

0～5 72 10

5～15 48 7

≥15 24 7

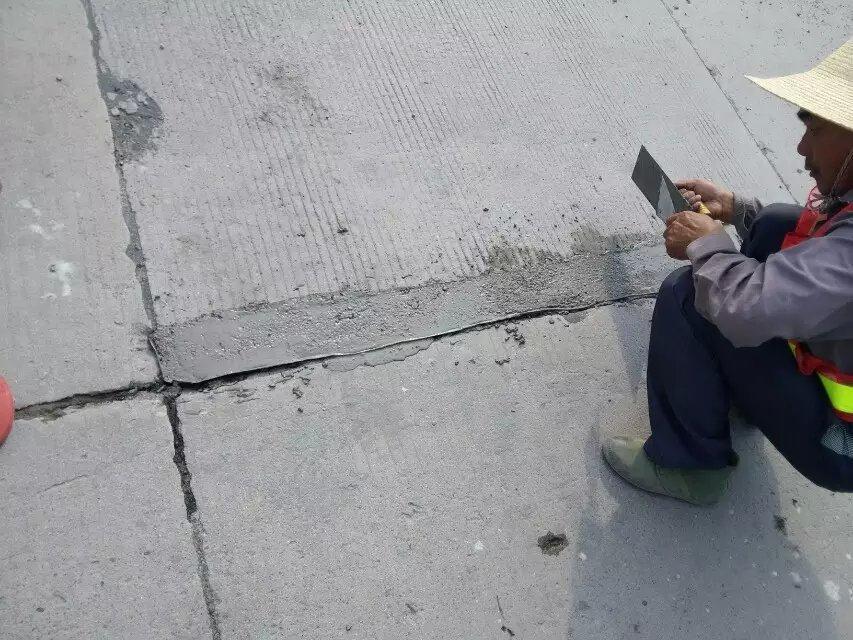

水泥混凝土路面破损用什么材料修补?哪里卖水泥混凝土修补料?
山东、江苏、安徽、浙江、福建、上海水泥混凝土修补料

依托**的生产技术、强大的科研队伍、健全的销售网络和完善的售后服务，竭诚为国内外市场提供高品质的特种建材

-/gbacabd/-
